Как работают диафрагма и затвор фотоаппарата

И обычная пленочная камера, и современный цифровой фотоаппарат имеют оптическую систему линз, диафрагму и затвор. Можно сказать, что с точки зрения основной схемы работы фотографического устройства мало что изменилось с появлением цифровой фототехники: в объективе собираются световые лучи и далее направляются через отверстие (диафрагму) на светочувствительный элемент (сенсор). В этой схеме затвор и диафрагма являются невидимыми для глаз фотографа элементами, которые, тем не менее, оказывают огромное влияние на результат съемки. Почему в современной цифровой фототехнике эти элементы, хорошо известные еще по пленочным аппаратам, были сохранены? Для чего они нужны? Как работают диафрагма и затвор в цифровом фотоаппарате?

Предназначение затвора и диафрагмы

Затвор – это один из основных механизмов цифрового фотоаппарата, который отвечает за пропускание световых лучей к светочувствительному элементу (матрице) в течение заданного промежутка времени при нажатии фотографом на кнопку затвора. Основное предназначение затвора состоит в том, чтобы регулировать продолжительность прохождения светового потока через оптическую систему камеры.

Время, на которое открывается затвор фотоаппарата, называется выдержкой или временем экспозиции. Если выдержка составляет меньше секунды, то она указывается как знаменатель дроби, обозначая долю секунды. Например, 1/125 секунды или 1/30 секунды. Затворы, устанавливаемые в цифровых камерах, способны закрываться и открываться с большой скоростью, регулируя, тем самым, время засветки матрицы, то есть выдержку, с высокой точностью.

Чем больше выдержка, тем больше света попадет на светочувствительный элемент камеры. С точки зрения фотографа, затвор камеры должен обладать высокой точностью срабатывания, надежностью в работе в различных условиях съемки и широким диапазоном выдержек. В современных цифровых камерах затвор используется не только для управления выдержкой, но и для защиты матрицы от засветки во время считывания изображения или до начала экспозиции.

Диафрагма представляет собой круглое изменяемое отверстие, которое находится внутри объектива камеры. Фотограф может варьировать диаметр отверстия, тем самым, регулируя поток света, поступающего на матрицу цифрового аппарата. Величина данного отверстия определяется диафрагменным числом: чем больше отверстие диафрагмы (маленькое диафрагменное число), тем больше света падает на матрицу и наоборот.

В цифровых фотоаппаратах диафрагменное число можно изменяться в достаточно широких пределах, например для объектива Tamron AF 18-270mm f/3.5-6.3 Di II VC, с f/3.5 до f/6.3. Кроме того, диафрагма оказывает свое влияние и на глубину резкости изображаемого пространства, позволяя фотографу управлять творческим процессом. Как уже понятно, выдержка с диафрагмой являются взаимозависимыми параметрами. Вместе они составляют так называемую экспопару: при уменьшении одного из этих параметров увеличивается другой.

Фотографический затвор: принцип работы и виды

В тот момент, когда осуществляется фотографирование, затвор фотоаппарата открывается. Световые лучи проходят сквозь объектив, попадают на диафрагму, за счет которой регулируется количество света, и, в конечном счете, доходят до светочувствительного элемента. После того, как прямо на матрицу цифровой фотокамеры попадает свет, начинается экспонирование кадра. Дальше затвор закрывается. Через мгновенье камера уже будет готова снимать следующий кадр. Открываясь и закрываясь, затвор так же, как и диафрагма, обеспечивает изменение количества упавшего на матрицу света.

Естественно, что каким бы ни был совершенным фотографический затвор, он требует хоть и непродолжительного, но все же некоторого периода времени для того, чтобы открыться. Также требуется определенное время и на его закрытие. В этой связи можно выделить три этапа или фазы в работе фотографического затвора.

Первая фаза связана с открыванием действующего отверстия объектива. Следующая – это уже фаза полного открытия действующего отверстия. И, наконец, последняя фаза – это фаза закрывания, то есть определенный промежуток времени от начала уменьшения действующего отверстия до его полного закрытия. Отсюда можно понять, что в течение всего этого цикла работы затвора действующее отверстие объектива остается полностью открытым только некоторую часть времени.

В этой связи одной из самых важных характеристик затвора является оптический коэффициент полезного действия (КПД), который определяет отношение количества света, прошедшего за время работы затвора, к тому количеству света, которое могло бы пройти через «идеальный» затвор за тот же промежуток времени. Чем больше значение коэффициента полезного действия приближается к единице (то есть к 100%), тем совершеннее работает затвор. Другими словами, чем меньше времени в течение заданной выдержки уйдет на открывание и закрывание затвора, тем более продолжительное время отверстие объектива будет полностью открыто, а значит, большее количество света пройдет через объектив. В этой связи можно говорить о том, что хороший фотографический затвор способен полнее раскрыть светосилу объектива.

Все затворы цифровых камер имеют специальные регуляторы, посредством которых можно устанавливать требуемую для данной фотосъемки выдержку. Впрочем, подходящая выдержка может определяться камерой и автоматически. Во многих аппаратах предусмотрен специальный режим полностью ручного управления временем открытия затвора (Bulb), посредством которого затвор может не только открываться, но и закрываться строго по команде фотографа. Такой режим очень актуален при съемке на длительных выдержках, когда камера устанавливается на штативе.

По своей конструкции и принципу действия затворы в цифровых фотоаппаратах подразделяются на следующие виды:

– Электронный затвор

Если в пленочных фотоаппаратах устанавливался механический затвор, который открывал и закрывал шторки, ограничивая воздействие света на пленку, то в цифровых камерах его роль выполняет электронный затвор. Практически все цифровые фотоаппараты оснащены именно таким электронным эквивалентом затвора, который встроен прямо в сенсор камеры.

Он представляет собой своеобразный переключатель, включающий сенсор на прием светового потока в нужный момент и выключающий его по команде процессора. Электроника и процессор камеры полностью управляют работой такого затвора. Особенность электронного затвора состоит в том, что свет на матрицу попадает постоянно, что позволяет, в частности, передавать изображение с матрицы на ЖК-дисплей фотокамеры. При срабатывании электронного затвора изображение с матрицы камеры считывается в течении определенного промежутка времени. Этот промежуток между обнулением матрицы и моментом считывания электронной информации с нее и составляет в данном случае время выдержки.

Преимуществом использования электронных затворов в современной цифровой фототехнике является то, что с их помощью удается достичь очень коротких выдержек. Такой затвор, в частности, способен отработать выдержку вплоть до 1/8000 или 1/15000 с. Кроме того, электронный затвор работает бесшумно и без вибраций.

Однако у него есть и свои недостатки. Это, прежде всего, низкое качество, связанное с различными искажениями изображения, причиной возникновения которых является последовательное чтение ячеек матрицы. Вследствие постоянной засветки электронный затвор характеризуется склонностью к ореолам, блюмингу и другим неприятным эффектам. Именно поэтому в продвинутых компактных камерах и профессиональных цифровых аппаратах помимо электронного затвора обязательно присутствует и традиционный механический. В дешевых же моделях цифровых камер используется только электронный затвор.

– Механический затвор

Несмотря на появление цифровой фототехники с электронными затворами, управляемымимощными процессорами, механический затвор не ушел в прошлое. Он по-прежнему используется в приличных цифровых камерах, только теперь он работает в паре с электронным. Синхронная работа этих двух затворов дает возможность обеспечить короткие выдержки и одновременно избежать появления ореола вокруг контрастных изображений. В профессиональных зеркальных аппаратах и продвинутых компактах электронный затвор используется только для сверхкоротких выдержек, в основном же работает механический.

Помимо того, что механический затвор дозирует свет, попадающий на светочувствительный элемент камеры, он еще и служит для дополнительной защиты матрицы от попадания на нее пыли и грязи. Ведь матрица является самым дорогостоящим элементом цифрового фотоаппарата, особенно когда речь идет о профессиональной камере. У самого механического затвора есть определенный ресурс работы и со временем он выходит из строя.

По своей конструкции механические затворы традиционно подразделяются на два типа – центральные и шторные (шторно-щелевые) затворы. Центральный затвор, как правило, устанавливается между линзами объектива. В нем используются заслонки в виде тонких лепестков, которые открывают световое отверстие объектива от оптической оси к краям, а закрывают в обратном направлении. Благодаря этому обеспечивается равномерное распределение освещенности по всему полю кадра. Наибольшим коэффициентом полезного действия обладает тот центральный затвор, у которого светозащитные заслонки действуют с наибольшей скоростью.

У центрального затвора довольно много достоинств: отсутствие искажений изображения в результате работы, равномерное распределение освещенности и хорошая устойчивость к температурным колебаниям. Однако по сравнению со шторными затворами центральные обладают меньшим коэффициентом полезного действия и более низкой минимальной скоростью, то есть меньшей моментальной выдержкой.

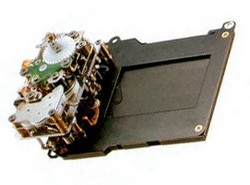

Что касается шторного или шторно-щелевого затвора, то в нем применяется светонепроницаемая шторка, состоящая из двух частей, разделяемых поперечной щелью. В эту щель и проникает свет, идущий от объектива. При срабатывании затвора шторки перемещаются одна за другой: первая световая заслонка открывает кадровое окно, а другая, соответственно, закрывает его. Выдержка здесь зависит от ширины щели.

Основными достоинствами шторного затвора являются высокий коэффициент полезного действия (может достигать 95%) и способность отрабатывать короткие выдержки (до 1/1250 с в некоторых моделях). Но при съемке быстродвижущихся объектов использование шторно-щелевого затвора нередко приводит к смещению и искажению отдельных элементов изображения. Шторные затворы также характеризуются тем, что они больше подвержены температурным колебаниям.

– Электронно-оптический затвор

Вместе с электронным затвором в некоторых моделях цифровых камер используется не механический, а электронно-оптический затвор. Это жидкий кристалл, который располагается между двумя параллельными поляризованными пластинами. Через него световой поток проходит на электронно-оптический преобразователь камеры. Когда на тонкое электропроводное напыление внутренней поверхности пластин подается напряжение, то возникает электрическое поле, которое изменяет на 90 градусов плоскость поляризации жидкого кристалла. В результате, обеспечивается максимальная непрозрачность кристалла и, как следствие, жидкокристаллический затвор закрывается. При отсутствии же напряжения свет через жидкий кристалл попадает на матрицу. Поскольку здесь отсутствуют какие-либо механические элементы, то электронно-оптический затвор отличается довольно высокой надежностью и простотой.

Диафрагма цифрового фотоаппарата

Диафрагма в своем классическом виде устроена как светонепроницаемая заслонка, образованная сдвигающимися к центру объектива тонкими металлическими лепестками. Это так называемая ирисовая диафрагма. Тонкие лепестки, размещающиеся по кругу вдоль обода объектива, поворачиваются и, тем самым, увеличивают или уменьшают отверстие, через которое поступает свет. Чем больше открыты лепестки диафрагмы, тем больше света проходит на светочувствительный элемент. Управление диафрагмой в цифровых фотоаппаратах может осуществляться в ручном или автоматическом режимах.

Ручное управление диафрагмой реализовано обычно в виде кольца на внешней поверхности оправы объектива, на котором отмечена шкала диафрагменных чисел. При вращении кольца диафрагмы лепестки сдвигаются. При этом каждый переход от одного значения диафрагменного числа к соседнему значению обеспечивает изменение количества проходящего через объектив света ровно вдвое. Очень удобным является режим приоритета диафрагмы, когда можно самостоятельно установить диафрагму, а все остальные параметры съемки фотоаппарат выставит автоматически. Управление же диафрагмой в автоматическом режиме осуществляется посредством электроники фотокамерыисходя из анализаконкретных условий фотосъемки.

Изменение диафрагмы оказывает влияние сразу на два ключевых свойства изображения – светосилу и глубину резкости. Под светосилой понимают то максимальное количество света, которое способен пропускать данный объектив. В условиях дневного света регулировать и контролировать диафрагму цифрового фотоаппарата не представляет особого труда. Но в условиях недостаточной освещенности, например, при съемке в темном помещении, фотографу приходится снимать с большим отверстием диафрагмы, чтобы фотография не получилась темной. Здесь требуется гибкое управление диафрагмой для компенсации недостатка света.

Размером диафрагмы определяется и та зона, которая на фотографии будет выглядеть резкой. Другими словами, от диафрагмы зависит, каким будет фон на снимке – размытым или резким. Например, маленькая диафрагма используется для того, чтобы размыть фон и перспективу. Глубина резкости распространяется от центра к краю изображения, соответственно, чем ближе к краю снимка, тем более размытым будет объект. Наоборот, большая диафрагма применяется в тех случаях, когда на фотографии все должно выглядеть резко. В целом, управление диафрагмой предоставляет фотографу полную свободу действий и широкое поле для творческих экспериментов.

Говоря о затворе и диафрагме цифрового фотоаппарата, нужно отметить, что в некоторых современных камерах диафрагма может быть объединена с центральным лепестковым затвором. В этом случае механизм диафрагмы срабатывает точно в момент срабатывания затвора, а лепестки затвора в это же самое время расходятся на расстояние, которое соответствует установленному значению диафрагмы. Но такие комбинированные затворы-диафрагмы с регулированием величины и длительности открытия светового отверстия устанавливаются, главным образом, в камеры начального уровня. Хотя они и обеспечивают большую компактность фототехники.

Проблема в том, что в силу своей конструкции объединенный механизм затвор-диафрагма способен отработать только экспозиционные пары вроде длительная выдержка – минимальное относительное отверстие или короткая выдержка – максимальное относительное отверстие. Такая линейность экспопараметров оборачивается тем, что, например, в условиях недостаточной освещенности камера будет использовать длительные выдержки с открытой диафрагмой, что, естественно, негативно скажется на качестве фотоизображения. К тому же, затворы-диафрагмы не способны предоставить широкий диапазон выдержек и значений диафрагмы.

Затвор и диафрагма остаются основными механизмами фотографического аппарата и в эпоху цифровых технологий. Наряду с характеристиками объектива, затвор и диафрагма во многом предопределяют качество фотоизображения. Возможность ручной настройки диафрагмы и выдержки обеспечивает фотографу пространство для творческих экспериментов и тонкой подстройки своей цифровой камеры под конкретные условия съемки.
